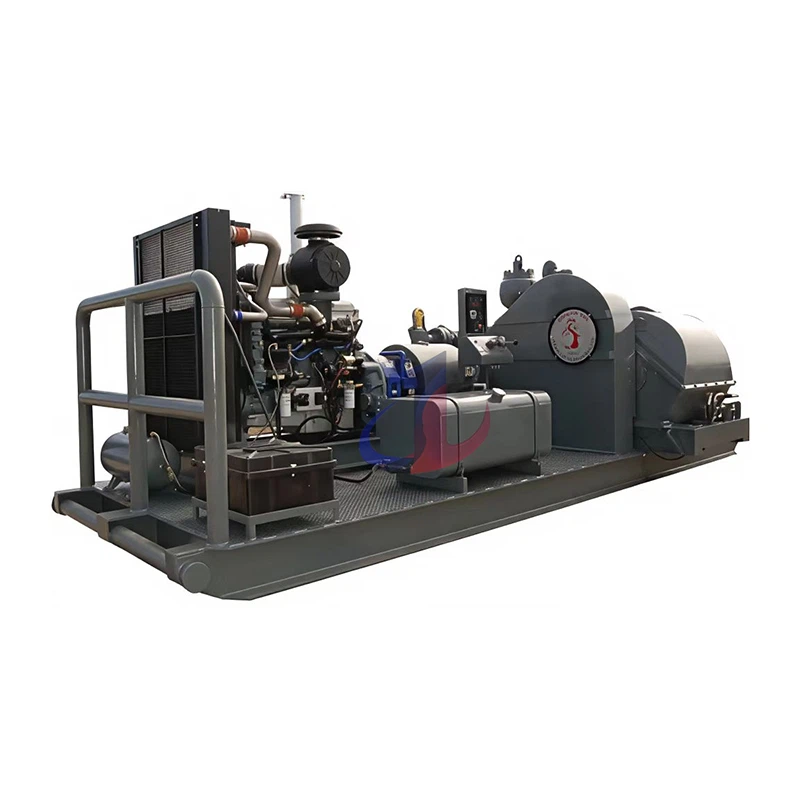

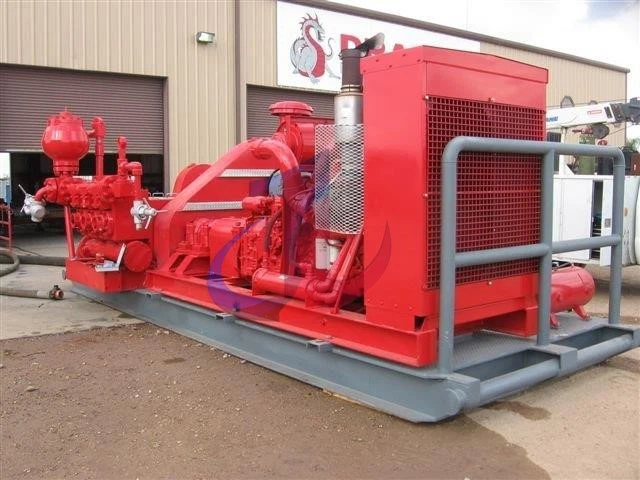

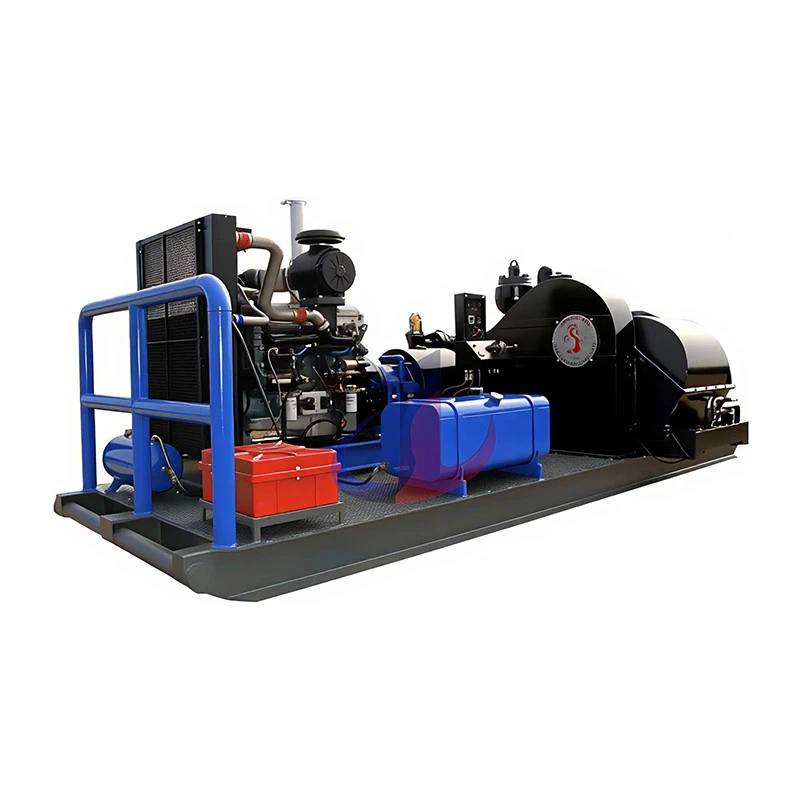

Blatna pumpa DRAGON 660HP

Tabela 1: DRAGON 660HP Triplex Mud Pump Paket - Ključne tehničke specifikacije
Ova tabela pruža brzi tehnički pregled cjelokupnog paketa pumpi, omogućavajući potencijalnim kupcima da brzo procijene njegovu kompatibilnost sa postojećom infrastrukturom (kao što su snaga, veze, otisak) i da li ispunjava njihove specifične operativne zahtjeve.

Tabela 2: Podaci o performansama DRAGON 660HP za različite veličine košuljice

Napomena: Gore navedeni podaci su izračunati na osnovu 90% mehaničke efikasnosti i 100% volumetrijske efikasnosti, što predstavlja teorijske performanse u standardnim uslovima. Stvarne performanse mogu varirati u zavisnosti od svojstava isplake i uslova na terenu.

Power End: Napravljen za izdržljivost

Power Frame:Proizvedeno od visoko{0}}čvrstih, nisko{1}}legiranih čeličnih ploča, ojačanih širokim-zavarenim poprečnim rebrima kako bi se osigurala ekstremna krutost i čvrstoća. Ovaj robusni strukturni dizajn efikasno apsorbuje i prigušuje radne vibracije, održavajući precizno poravnanje kritičnih komponenti čak i pod ekstremnim opterećenjima, što je od suštinskog značaja za produženje radnog veka mašine.

Sklop radilice:Osnovna komponenta, radilica, iskovana je od monolitnog legiranog čelika za povećanu čvrstoću i otpornost na zamor. Uparen sa visoko-kvalitetnim, teškim-glavnim i ekscentričnim ležajevima, osigurava glatku rotaciju pod ogromnim opterećenjima, minimizirajući gubitak snage.

Zupčanik vratilo i set zupčanika:Srce prijenosa snage je set zupčanika riblje kosti. U poređenju sa tradicionalnim zupčanicima sa zupčanicima, dizajn riblje kosti omogućava glatkiji i tiši prenos snage.

Sklop križne glave:Sadrži križnu glavu velikog promjera- i zamjenjive habajuće ploče (napravljene od materijala kao što su lijevano željezo ili bronza) da izdrže značajan potisak klipnjače. Ovaj dizajn osigurava da klipnjača održava precizno linearno povratno kretanje, što je ključno za smanjenje habanja zaptivki i obloga na kraju tečnosti, direktno utičući na ciklus održavanja pumpe i operativne troškove.

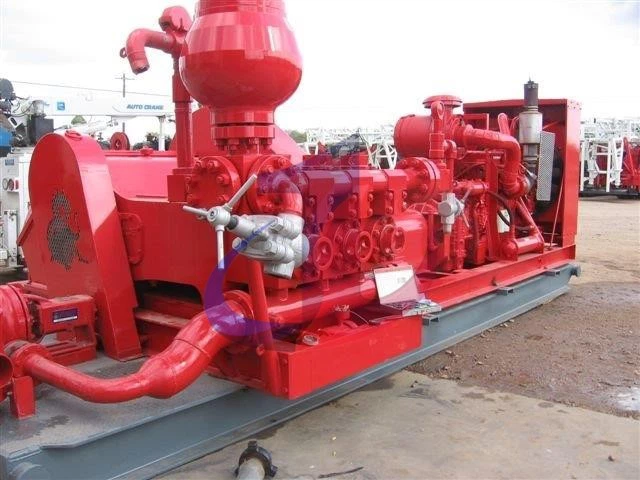

Fluid End: Remek djelo preciznosti pod visokim pritiskom

Modul za završetak tekućine:Koristi klasični "Y"-tip, ventil-preko-konfiguracije ventila u svom trostrukom modulu za završetak fluida. Ovaj dizajn je poznat po svojoj visokoj strukturnoj čvrstoći, ravnomjernoj raspodjeli naprezanja i lakoći održavanja na terenu, što ga čini industrijski-provjerenim i pouzdanim rješenjem.

Izbor materijala:Dostupne su dvije osnovne opcije materijala za rješavanje različitih radnih fluida i okruženja:

Modificirani 4330 ugljični čelik:Provjereni industrijski{0}}standardni materijal pogodan za veliku većinu konvencionalnih operacija bušenja. Nudi odličnu snagu, čvrstinu i izdržljivost, pružajući pouzdanu ravnotežu između performansi i{2}}isplativosti.

17-4PH nerđajući čelik:Vrhunsko rješenje za visoko korozivna okruženja (npr. bunari sa visokim sadržajem H₂S ili hlorida. 17-4PH nerđajući čelik pruža odličnu otpornost na koroziju značajno produžavajući vijek trajanja fluida u teškim hemijskim uvjetima, čime se štiti kupčevo ulaganje u glavnu imovinu.

Wear Parts

Tabela 3: Poređenje performansi materijala DRAGON košuljice

Klipovi i klipnjače – Pouzdano zaptivanje pod ekstremnim pritiskom

Klipovi:Dragon klipovi imaju dvokomponentnu{0}}konstrukciju. Jezgro klipa je napravljeno od kovanog legiranog čelika visoke -kovanja (npr. 45# čelik ili 40Cr) i podvrgava se ukupnoj termičkoj obradi za maksimalnu čvrstoću i otpornost na deformacije. Dostupne su različite opcije elastomera klipa na osnovu različitih sistema isplake i zahtjeva za pritiskom:

Vezani poliuretanski klipovi:Dizajniran za visoke pritiske, visoke temperature i blato{0}}na bazi ulja. Koriste durometarski poliuretanski materijal koji je čvrsto vezan za metalnu jezgru, pružajući odličnu otpornost na ekstruziju i otpornost na habanje.

Zamjenjivi nitrilni (NBR) klipovi:Pogodno za konvencionalne{0}}bazirane operacije isplake, nudeći ravnotežu pouzdanosti i{1}}efikasnosti.

Klipnjače:Klipnjača je kritična komponenta koja povezuje napojni i fluidni kraj. Dragon klipnjače se proizvode od vrhunskog kovanog legiranog čelika (npr. 42CrMo ili 35CrMo).

Sklop ventila – Čuvari svijeta visokog{0}}pritiska

Izbor materijala:Proces počinje odabirom najkvalitetnijih otkovaka od legiranog čelika (npr. AISI 4119 ili 40CrNiMo), osiguravajući čistoću i čvrstoću materijala iz izvora.

Monoblok kovanje:Telo ventila je formirano korišćenjem monoblok procesa kovanja, eliminišući inherentne slabe zavarene spojeve koji se nalaze u tradicionalno zavarenim telima ventila i maksimizirajući njegovu strukturnu čvrstoću.

Termička obrada dubinskog karburiziranja:Kovana tela ventila i sedišta podležu dubokom karburizaciji i gašenju. Ovaj proces stvara izuzetno tvrd (tvrdoća preko HRC 60) površinski sloj-otporan na habanje, dok jezgro zadržava dobru žilavost, omogućavajući otpornost na habanje i apsorpciju udara.

Post-HT precizna obrada:Kritične zaptivne površine se podvrgavaju završnom preciznom brušenju tek nakon završetka termičke obrade i stabilizacije svojstava materijala. Iako ovaj korak povećava troškove i složenost, on osigurava savršeno geometrijsko podudaranje i brtvljenje-na-metal između tijela ventila i sjedišta.

Svestranost u primjeni na terenu: domene i studije slučaja

DRAGON 660HP Triplex blatna pumpa, sa svojim snažnim performansama, robusnim dizajnom i fleksibilnom konfiguracijom, idealan je izbor za različite zahtjevne primjene. To nije samo pumpa za bušenje, već i svestrana platforma za rukovanje tekućinom.

Bušenje nafte i plina:Ovo je osnovna aplikacija. Bilo da se radi o kopnenim platformama ili platformama na moru, pumpa 660HP pouzdano obavlja kritični zadatak kruženja tekućine za bušenje-hlađenja i podmazivanja svrdla, efikasnog iznošenja rezova iz bušotine i održavanja stabilnosti bušotine. Pozivajući se na tabelu performansi u odjeljku 2, operativni timovi mogu odabrati najprikladniju veličinu obloge za različite sekcije bunara, postižući optimalno usklađivanje pritiska i protoka.

Intervencija bušotine i operacije ubijanja bunara:Intervencija i uništavanje bušotine često zahtijevaju brzo pumpanje fluida pod visokim-pritiskom za kontrolu tlaka u bušotini. U ovim sigurnosnim{2}}kritičnim scenarijima, pouzdanost i mogućnost visokog{3}}pritiska DRAGON 660HP pumpe čine je izborom od povjerenja.

Podrška za cementiranje i stimulaciju pod visokim-pritiskom:Iako nije namjenska pumpa za lomljenje, snažan izlazni pritisak pumpe od 660 KS čini je vrlo pogodnom za operacije cementiranja ili za korištenje kao pumpa za miješanje, prijenos i pojačavanje na mjestima lomljenja, pružajući pomoćnu snagu za velike-operacije.

Industrijski{0}}prenos tekućine pod visokim pritiskom:Njegove robusne i izdržljive karakteristike također ga čine sposobnim za rukovanje drugim teškim-industrijskim aplikacijama, kao što su-prenos gnojnice na velike udaljenosti u rudarstvu,-injektiranje pod visokim pritiskom u velikim infrastrukturnim projektima ili-prenos vode i drenaža na velike udaljenosti u velikim-projektima hidrotehnike.

Sveobuhvatna podrška i dodatna oprema

Tabela 4: Lista habajućih delova i pribora za ključeve
Ova tabela prikazuje Dragon-ove opsežne mogućnosti snabdijevanja rezervnim dijelovima, dodatno učvršćujući njegovu poziciju kao-partnera za nabavku na jednom mjestu za kupce, uvjeravajući ih da je sva potrebna podrška odmah dostupna.
