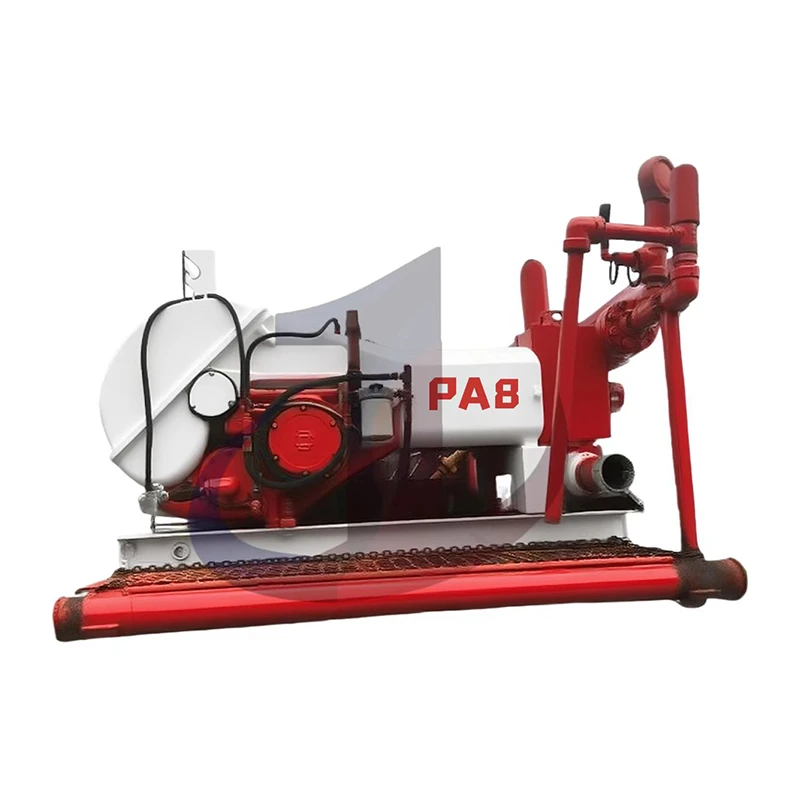

GARDNER DENVER PA8 Pumpa

Pri fiksnoj ulaznoj snazi ​​od 310 BHP, performanse pumpe su obrnuto proporcionalne prečniku klipa: manji klip može postići veoma visok pritisak, dok veći klip daje prioritet protoku (pomeraj po rotaciji) na račun pritiska.

Mogućnost ultra-visokog pritiska: Pumpa isporučuje pritisak od 10.000 PSI (703 kg/cm²) pri malim brzinama (34 RPM) sa klipovima od 3,5- inča i 4,0 inča. Niska brzina protoka (34–44 GPM) čini ga idealnim za specijalizirane zadatke kao što su duboko ubrizgavanje ili ispitivanje pod visokim pritiskom.

Maksimalni kapacitet protoka: Pumpa postiže maksimalni izračunati protok od 357 GPM (1,351 LPM) kada se koristi klip od 5,0 inča i radi na 175 RPM, uz odgovarajuću granicu pritiska od 1,350 PSI.

Sljedeća tabela opisuje povremene performanse PA8/PAH trocilindrične pumpe pri ulaznoj snazi ​​od 310 BHP.

PA8/PAH pogonski sklop je dizajniran da maksimizira mehaničko vrijeme rada, koristeći precizne-obrađene komponente i legure visoke-kako bi izdržale intenzivna ciklička opterećenja i vibracije svojstvene radu pumpe s tri cilindra.

A. Pogonski okviri i klipni sklopovi

Komponente okvira: Snažni okvir, ekscentrični točak i poprečna glava su svi proizvedeni od nodularnog gvožđa (nodularno gvožđe). U poređenju sa standardnim sivim livenim gvožđem, nodularno gvožđe pruža superiornu zateznu čvrstoću i duktilnost, efikasno odolevajući udarima i pruža odlično prigušivanje vibracija-kritično za mobilnu opremu sa velikim opterećenjem-.

Radilica: Radilica je izrađena od jednodijelnog kovanog legiranog čelika. Kao osnovna komponenta koja pretvara linearno kretanje klipa u rotaciono kretanje, proces kovanja osigurava maksimalnu gustoću i uniformnost materijala, pružajući najveću otpornost na zamor za ovu ključnu komponentu.

Vođica križne glave: Habanje vodilice križne glave se upravlja pomoću bronzanog klizača za križnu glavu koji se lako zamjenjuje. Ove zamjenjive bronzane komponente djeluju kao žrtveni dijelovi, efikasno štiteći glavnu strukturu okvira od nodularnog željeza od ogrebotina i habanja, omogućavajući brzo i jeftino-održavanje.

B. Efikasan sistem prenosa

Glavni zupčanik: Glavni zupčanik je pomno izrađen od toplinski{0}}obrađenog legiranog čelika 4140. Proces termičke obrade optimizuje tvrdoću i čvrstoću jezgra čelika, maksimizirajući njegovu otpornost na površinske udubljenja i lom zupčanika. 4140, svestrani čelik visoke{4}}niske-niske čvrstoće, osigurava najviši nivo izdržljivosti kada se primjenjuje na glavne zupčanike.

Geometrija zupčanika: Pumpa koristi dizajn zupčanika sa dvostrukom spiralom (u obliku čovjeka{0}}). Ova konfiguracija osigurava ravnomjernu distribuciju pritiska po površini zuba, efikasno se suprotstavljajući aksijalnom potisku. U poređenju sa jednim kosim ili celastim zupčanicima, ovaj dizajn značajno smanjuje naprezanje na ekscentričnom vratilu i ležajevima dizalice, što rezultira tišim radom i produženim vijekom trajanja.

Omjer prijenosa: Tipičan radni opseg prijenosa je 4,5:1 do 4,95:1, koji se koristi za balansiranje ulazne brzine glavnog pokretača sa maksimalnom radnom brzinom koju zahtijeva pumpa (do 175 o/min).

C. Ležajevi i sistem podmazivanja

Sistem ležajeva sadrži kritične ekscentrične osovine koje podržavaju-izdržljivi sferni valjkasti ležajevi, posebno dizajnirani da podnose velika radijalna opterećenja i prilagode dinamička manja odstupanja od poravnanja. Osovina dizalice je poduprta robusnim teškim ravnim valjkastim ležajevima.

Sistem podmazivanja: Ovaj integrisani sistem kombinuje potpuno podmazivanje prskanjem sa mehanizmom prinudnog dovoda koji pokreće unutrašnja pumpa za ulje. Prisilni dovod osigurava protok ulja pod pritiskom do kritičnih ležajnih površina i krajeva zglobnih klinova, pružajući osnovno aktivno upravljanje toplinom i smanjenje habanja tokom velikih-brzina, isprekidanih operacija.

A. Struktura hidrauličkog cilindra (integralna i nezavisna)

PA8 platforma sadrži i samostalne hidraulične cilindre (napravljene od toplinski-obrađenih blokova od legiranog čelika) i robusne kovane integralne hidraulične krajnje module. Ovi integralni moduli, obično mašinski izrađeni od 4130 kovanog termički obrađenog materijala, veoma su omiljeni u modernim aplikacijama za servisiranje na ušću bušotine.

Monolitni dizajn pruža superiornu raspodjelu naprezanja i produženi vijek trajanja u poređenju sa livenim ili više{0}}komponentnim komponentama. Visoko{2}}precizni hidraulični cilindri su izrađeni od robusnih legiranih čeličnih otkovaka kao što su 35CrMo ili 40CrMnMo, efikasno odolijevajući cikličkom zamoru visokog{5}}pritiska.

B. Klipnjača i sistem čahura

Klipnjača: Klipnjača služi kao kritični konektor između kraja napajanja i hidrauličkog kraja, obično se proizvodi od SAE/AISI 4140 legiranog čelika. Najvažnije je da se ovi štapovi podvrgavaju tvrdom hromiranju kako bi se postigla izuzetno čvrsta, glatka i -površina otporna na koroziju. Ovaj premaz je neophodan za održavanje integriteta zaptivanja (sprečavanje curenja tečnosti) i produžavanje radnog veka pridruženog pakovanja i brtvi.

Profesionalne čahure: Za bušaće isplake s velikom-abrazijom ili operacije cementiranja, preporučuju se vrhunske hromirane čahure i specijalizirane keramičke čahure (uobičajene kod modela PZH-8). Ovi materijali pružaju izuzetnu otpornost na habanje i imaju zrcalno polirane površine kako bi se maksimizirao radni vijek klipa/klipa.

C. Sklopovi ventila i potrošni materijal{1}}specifičan za primjenu

Sklop ventila je u skladu sa standardom API 7# i zamjenjiv je. Odabir tipova ventila i umetaka je kritičan za operativne performanse i vijek trajanja pod različitim tipovima fluida.

Usluge cementiranja/injektiranja: Upotreba centralno orijentiranih čeličnih ventila sa robusnim gumenim ili poliuretanskim umetkom (npr. šljunčani ventil ili standardni ventil). Ovi dizajni su dizajnirani za efikasno zatvaranje viskoznih,-čvrstih suspenzija.

Usluge ispitivanja korozije/testiranja: Opcione konfiguracije uključuju sjedišta ventila od nehrđajućeg čelika i Delrin kuglice ili druge materijale{0}}otporne na koroziju. Ovi materijali su neophodni za održavanje integriteta sistema pumpe pri rukovanju korozivnom slanom vodom ili kiselim tečnostima.

D. Zaštita sistema i integritet pakovanja

Implementacija čišćenja klipova i vanjskih sistema podmazivanja u hidrauličkim sistemima je od suštinskog značaja za primjene visokog{0}}pritiska. U sistemima klipa pod visokim-pritiskom, svako curenje ili ulazak abrazivnih čestica iz vanjskih izvora može brzo degradirati materijal za pakovanje. Sistem za čišćenje značajno produžava vijek trajanja zaptivki i sprječava kvar klipnjače održavajući čiste i podmazane površine dok klipnjača prolazi kroz zaptivku.

A. Aplikacija servisa na ušću bušotine (zadatak visokog{1}}pritiska)

Povremeni kapacitet pumpe i kapacitet pritiska do 10.000 PSI jasno definišu njenu profesionalnu poziciju u sektoru usluga na ušću bušotine.

Zakiseljavanje i hemijsko ubrizgavanje: Koristeći male klipove (3,5 do 4,0 inča) i potrošni materijal otporan na koroziju-, postiže se pritisak od 10.000 PSI za duboku propusnost rezervoara ili čišćenje bušotine.

Cementiranje: nanošenje cementne suspenzije pod visokim-pritiskom za izolaciju slojeva vode ili popravku curenja iz kućišta. Ovo zahtijeva da pumpe koriste specijalizirane umetke ventila za rukovanje visokim-čvrstim, abrazivnim muljicama.

Podrška za lomljenje: Djeluje kao pojačivač ili glavna pumpa u manjim, fazama frakturiranja, sa izlaznom snagom od 310 BHP dovoljnom da zadovolji potrebe lokalne proizvodnje.

B. Usluge bušenja i cirkulacije

Iako je PA8/PAH platforma manja od tipičnih glavnih pumpi za isplaku za bušenje (kao što je 750 BHP PZ8), ona se pokazuje veoma efikasnom za remontne platforme, operacije bušenja malih{3}}bušaća i pomoćne usluge.

U ovoj ulozi, pumpe obično koriste veću konfiguraciju klipa/obloge (4,5 do 5,0 inča) kako bi maksimizirale volumetrijski protok za cirkulaciju tekućine za bušenje, a radni tlak je obično ispod sigurnosnog praga od 4.000 PSI.

C. Integracija na terenu i mobilnost

PA8/PAH platforma je posebno dizajnirana za mobilnost, obično se postavlja na robusne terenske kliznike i uparuje se sa teškim-sistemima mehaničkog pogona (dizel motori i više{2}}mjenjači). Ova konfiguracija pruža pouzdan izlazni obrtni moment na izazovnim terenima, što ga čini neophodnim za daljinske operacije kojima nedostaje sofisticirana električna infrastruktura.

Specifikacije priključka: Pumpa koristi standardne API prirubnice za priključke potisnog i usisnog razvodnika. Aplikacije visokog{1}}pritiska obično koriste manje prirubnice za ispuštanje (npr. 2-inča), koje su pogodne za zahtjeve niskog-protoka/visokog pritiska. Oprema je kompatibilna sa renomiranim industrijskim dizel motorima (kao što je serija Detroit 8V71/60), povećavajući ukupnu izdržljivost i vrijednost preprodaje.
